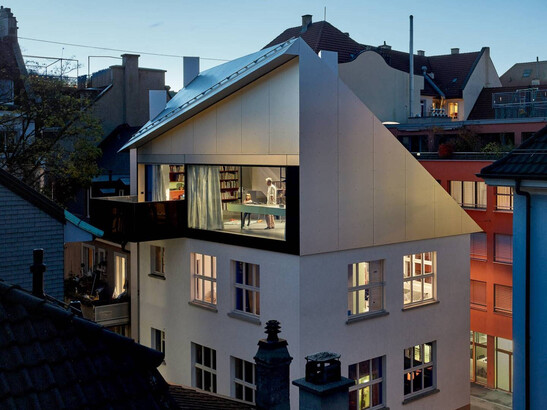

Aufstockung Erikastrasse 11, Zürich

Das Projekt
Das viergeschossige Gebäude befindet sich im Kreis 3 von Zürich. Im Zuge der Sanierung wurde das Gebäude aufgestockt, die übrigen Geschosse sowie die Gebäudetechnik wurden erneuert. Timbatec betreute im Projekt die Statik und Konstruktion des Holzbaus, die Massivbaustatik sowie den Fachbereich Brandschutz (QSS2 aufgrund gekapselter Bauteile). Ebenfalls wurde die Erdbebensicherheit des Gebäudes durch Timbatec beurteilt.

Die Bauweise
Der Bestandesbau wurde 1946 in Massivbauweise errichtet (Betondecken, Aussen- und Innenwände Mauerwerk, aussteifende Betonrahmenkonstruktion). Die Aufstockung wurde in vorgefertigter Holzrahmenbauweise realisiert. Aufgrund der beachtlichen Spannweite sowie des Knicks in der Dachform wurden die Rippen der nördlichen Dachseite aus Kertoplatten ausgeschnitten. Der 11 Meter gespannte Firstträger wurde mit überhöhtem Brettschichtholz realisiert.

Die Herausforderung
Im Projekt galt es, eine wirtschaftliche Tragkonstruktion für das Dach zu finden, mit welcher der Knick in der Dachform realisiert werden konnte. Dafür wurden die Trägerrippen aus Kertoplatten formgefertigt, wodurch aufwändige Momenteverbindungen hinfällig wurden.
