MFH Unterhub, Zollikerberg

Das Projekt
Der überirdische Bau ist eine Holzkonstruktion, bestehend aus Holzstützen und mit der TS3-Technologie verbundenen Brettsperrholzplatten. Die Timber Structures 3.0-Technologie, kurz TS3, ist ein Verfahren, das Grossflächen aus Holz ermöglicht – ohne die bisher üblichen Unterzüge. TS3 verbindet Brettschichtholzplatten über deren Stirnseite biegesteif miteinander. Das ermöglicht die Geschossdecken, die vom warmen Innenraum in den kalten Aussenraum durchlaufen. Diese Details wurden mittels Isothermenberechnungen beurteilt und optimiert. Für die Planung der Detail wie beispielsweise der Anschluss von Fenstern an die Decke ist es wertvoll, dass die Bauphysik und die konstruktiven Lösungen aus einer Hand kommen.

Die Bauweise

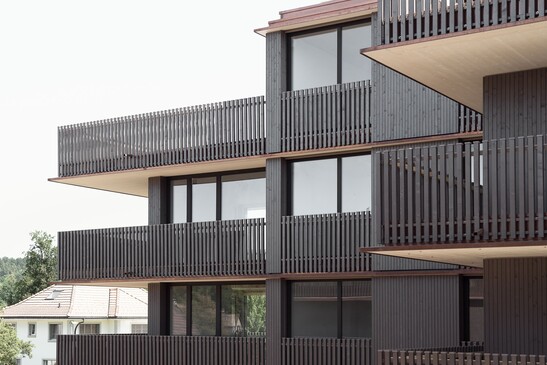

Die TS3-Verbindung mittels Fugenverguss ermöglicht den Bau von unterzugsfreien Skelettbaustrukturen aus Holz mit schlanken, punktgestützten Platten. Durch Aktivierung der sekundären Tragrichtung können mit Holz die gleichen Decken gebaut werden. Wegen der tiefen Wärmeleitfähigkeit von Holz, braucht es keine aufwändigen Kragplattenanschlüsse. Die CLT-Platte kann einfach vom Innen- in den Aussenbereich laufen. Das betonierte Treppenhaus steift das Gebäude aus.

Die Herausforderung
Das Treppenhaus ist monolithisch betoniert ohne Entkopplungsmassnahmen an Treppenläufen und Podesten und ohne Trittschallhemmenden Bodenbelag. Die am Treppenhaus befestigten Geschossdecken wurden akustisch entkoppelt montiert, sowie eine Vorsatzschale auf der Wohnungsseite montiert.
