Salle polyvalente, Lenk

2015

Une salle polyvalente moderne a été construite à Lenk BE en remplacement d'un ancien gymnase. Le toit de la salle et sa structure porteuse sont en bois. La construction doit non seulement supporter des charges de neige élevées, mais aussi les forces qui résultent de l'utilisation des équipements sportifs fixés à la construction.

Faits et images
Données de construction
Partie
La salle polyvalente de la Lenk se trouve juste à côté du bâtiment scolaire dans le village.
La salle polyvalente de la Lenk se trouve juste à côté du bâtiment scolaire dans le village.
Plus grande hauteur de la structure porteuse grâce à l'aile inférieure légèrement courbée vers le haut des poutres en treillis
Plus grande hauteur de la structure porteuse grâce à l'aile inférieure légèrement courbée vers le haut des poutres en treillis
Suffisamment de place pour les tuyaux de ventilation grâce à la construction en treillis
Suffisamment de place pour les tuyaux de ventilation grâce à la construction en treillis

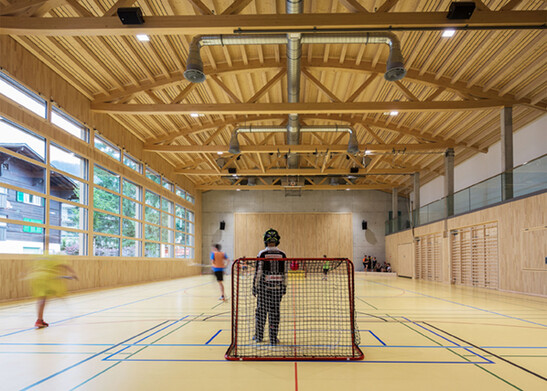

Vue de la salle de 28 mètres de long. Derrière la paroi en bois se trouve la scène
Vue de la salle de 28 mètres de long. Derrière la paroi en bois se trouve la scène
La construction stabilisante absorbe les forces des équipements sportifs
La construction stabilisante absorbe les forces des équipements sportifs

Le projet
L'ancien gymnase de Lenk ne répondait plus aux exigences depuis longtemps. La commune du Simmental a donc fait construire une salle polyvalente. Elle sert d'une part de salle de sport aux écoles et aux associations sportives locales. La salle dispose en outre d'une grande scène bien équipée, d'une profondeur de plus de 10 mètres. De plus, la salle dispose d'une cuisine et de divers locaux annexes, ce qui permet de l'utiliser de manière très variée.

Le mode de construction
Les murs et les fondations du hall ont été réalisés en construction massive, le mur de fenêtres et la structure du toit sont en bois. La structure porteuse du toit voûté est constituée de poutres en treillis. La raison en est que les conduites d'aération ont ainsi pu être passées au milieu du hall à travers la structure porteuse. Le bâtiment est renforcé par des disques en béton qui s'étendent jusque sous le toit.

Le défi
La hauteur disponible pour la structure porteuse était plutôt faible. En même temps, à Lenk, qui se trouve à plus de 1000 mètres d'altitude, il faut toujours s'attendre à des charges de neige élevées sur les toits en hiver. La membrure inférieure de la poutre en treillis s'incurve légèrement vers le haut, de 10 à 20 cm environ, en direction du mur. Ainsi, la structure porteuse au milieu du hall présente une hauteur statique plus importante et est donc plus résistante. De plus, la structure porteuse ne doit pas seulement supporter la neige, mais doit également pouvoir absorber les forces verticales et horizontales générées par l'utilisation des équipements sportifs fixés aux poutres en treillis. Pour ce faire, une construction auxiliaire a été réalisée avec des poutres transversales coincées et une croix de raidissement au-dessus, afin de stabiliser les treillis et de transmettre les forces horizontales au panneau de toit de raidissement.

Données de construction

- Bois lamellé-collé 116 m3

- Panneaux trois plis 975 m2

- OSB 515 m2


Prestations de Timbatec

- SIA Phase 31 Avant-projet

- SIA phase 32 Projet de construction

- Statique et construction

- SIA phase 51 Projet d'exécution

- Direction des travaux et contrôles de chantier

Constructeur bois
Chaletbau Freidig AG
3775 Link im Simmental


Ingénieurs en construction bois
Timbatec Holzbauingenieure Schweiz AG
3012 Berne


Architecte
Archart GmbH
3613 Seffisburg


Maître d'ouvrage
Commune de Lenk
3775 Link im Simmental
