Transformation du gymnase, Bure

2020

L'ancienne structure métallique a été renforcée. Timbatec a été responsable des détails de construction et du dimensionnement du toit et de l'enveloppe du bâtiment. De même, Timbatec a contrôlé les ponts thermiques et les risques de condensation en surface.

Faits et images
Données de construction
Partie

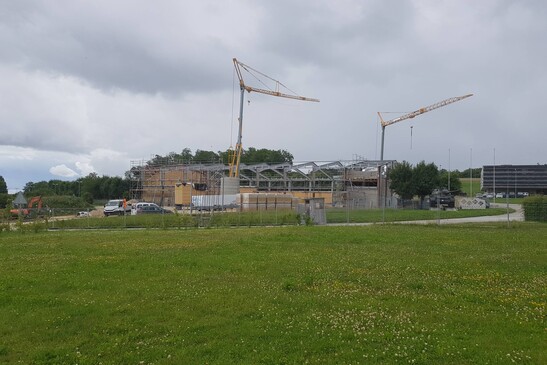

Montage des murs extérieurs
Montage des murs extérieurs
Vue intérieure
Vue intérieure
Gros plan
Gros plan
Détail au-dessus de la fenêtre
Détail au-dessus de la fenêtre
Détail du bord du toit
Détail du bord du toit

Le projet
Le triple hall de la place d'armes de Bure a été entièrement rénové. La structure métallique existante a été conservée et renforcée afin de répondre aux nouvelles normes para-sismiques. Des caissons préfabriqués ont été construits pour le toit, intégrant directement l'isolation acoustique de la halle. Une isolation et un contre-lattage ont été placés sur les caissons. La couverture du toit a été réalisée en tôles. Les enveloppes extérieures sont constituées de cadres en bois isolés, avec un revêtement acoustique et une façade Eternit ventilée sur la face extérieure. Les équipements de la salle de sport ont été intégrés dans les cadres en bois afin de pouvoir être au même niveau que les murs, une exigence des salles de sport.

Le mode de construction
Toute l'enveloppe a été réalisée en bois, la structure métallique existante a été rénovée et renforcée. Une partie des locaux techniques, des vestiaires et des salles des machines ont été construits en béton armé et renforcés par des fibres de carbone.

Le défi
Ce projet ne présentait pas de défis particuliers. Plusieurs salles de sport d'Armasuisse de la même taille ont été rénovées selon ce principe ces dernières années.

Données de construction

- Panneaux trois plis 75 m3

- Panneaux OSB 13 m3

- Épicéa / sapin 130 m3

- Isolation en fibres de bois 137 m3

- Laine de roche 283 m3


Coûts de construction

- Enveloppe et toit

- sans structure : 1 million de francs suisses


Prestations de Timbatec

- SIA phase 32 Projet de construction

- SIA phase 41 Appel d'offres et comparaison des offres

- SIA phase 51 Projet d'exécution

- SIA phase 52 Exécution

- Statique et construction

- Planification spécialisée en physique du bâtiment

Maître d'ouvrage
Armasuisse Immobilier
1006 Lausanne


Architecte
SIRONI&ASSOCIÉS SA
2900 Porrentruy


Ingénieur en construction bois
Timbatec Holzbauingenieure (Schweiz) AG Bern
3012 Bern


Construction en bois
Batipro SA
2882 St-Ursanne


Ingénieur civil
Buchs et Plumey SA
2900 Porrentruy


Physique du bâtiment
Timbatec Holzbauingenieure (Schweiz) AG Berne
3012 Berne
