Rénovation Caritas Jura, Delémont

2022

Le projet de rénovation du magasin de Caritas Jura comprend l'assainissement de la toiture du bâtiment B ainsi que la construction d'une nouvelle dalle sur le rez, à l'intérieur du bâtiment existant.

Faits et images
Données de construction
Partie

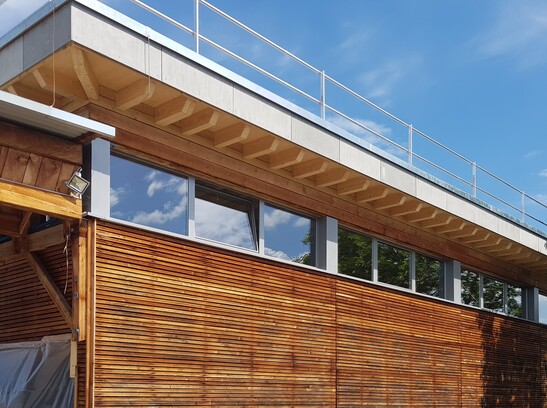

Avant-toit de la nouvelle toiture
Avant-toit de la nouvelle toiture
Visuel depuis le Rez des nervures de la dalle et de la toiture
Visuel depuis le Rez des nervures de la dalle et de la toiture
Pose d'un élément de toiture
Pose d'un élément de toiture
Un élément est formé de 3 solives et de 2 demi-solives.
Un élément est formé de 3 solives et de 2 demi-solives.
Combinaison de la structure porteuse métallique et de la construction bois
Combinaison de la structure porteuse métallique et de la construction bois

Le projet
Le nouveau magasin de Caritas Jura est situé dans la zone industrielle de Delémont. C'est un rêve qui se réalise pour l'entreprise Caritas Jura, un magasin dédié à la seconde main, qui valorise la récupération, la consommation durable et responsable. Ce projet de rénovation a permis de doubler la surface de vente en construisant une nouvelle dalle sur le rez, à l'intérieur du bâtiment existant. Un projet d'assainissement de la toiture a également été effectué, après le démontage complet de la toiture existante qui avait été attaquée par la mérule. Une nouvelle dalle sur le rez est également construite à l'intérieur du bâtiment existant. Le système primaire est réalisé en construction métallique et la structure secondaire de la dalle est constituée par un plancher nervuré en bois.

Le mode de construction
La nouvelle toiture est composée de 2 sommiers principaux en métal et de 4 sablières en bois. Ces pièces reposent sur 4 pilliers centraux et sur une série de pilliers répartis sur le pourtour du bâtiment. La structure secondaire est réalisée par plusieurs éléments de toiture. Un élément est formé de 3 solives et de 2 demi-solives, collées statiquement à un 3-plis. La composition de la toiture a été définie selon la physique du bâtiment. Le système primaire de la nouvelle dalle est prévu en construction métallique. La structure secondaire est constituée d'un plancher nervuré en bois.

Le défi
Le but principal du projet était d'assainir la toiture existante qui avait permis à la mérule de se développer. Une idée a été de récupérer une partie des pièces en bois saines de l'ancienne toiture afin qu'elles puissent être réutilisées. Il a donc été possible de créer une valeur ajoutée circulaire et ainsi éviter un volume élevé de déchets générés par le secteur de la construction.

Données de construction

- Panneaux contreplaqués massif 3 plis 60 mm : 385 m2

- Panneaux contreplaqués massif 3 plis 27 mm : 790 m2

- Bois lamellé collé GL28h : 25 m3

- Bois lamellé collé GL24h : 45 m3


Coûts de construction

- BKP 214 : 450'000 CHF


Prestations de Timbatec

- SIA Phase 21 Vérification statique

- SIA phase 31 Avant-projet

- SIA phase 32 Projet de construction

- SIA phase 41 Appel d'offres et comparaison des offres

- SIA phase 51 Projet d'exécution

- SIA Phase 52 Exécution

- SIA phase 53 Mise en service

- Statique et construction

- Planification spécialisée en physique du bâtiment

- Estimation des coûts

- Direction des travaux et contrôles de chantier

Maître d'ouvrage
Caritas Jura
2800 Delémont


Architecte
Bérard Services Sàrl
1510 Moudon


Ingénieur en construction bois et physique du bâtiment
Timbatec ingénieurs bois SA
2800 Delémont


Construction en bois
Batipro SA
2882 St-Ursanne


Ingénieur civil
Pepi Natale SA
2800 Delémot


Direction des travaux
Wattenhofer Phillipe
2800 Delémont
