Erneuerung der Brücke Le Tirage, Valangin NE

2023

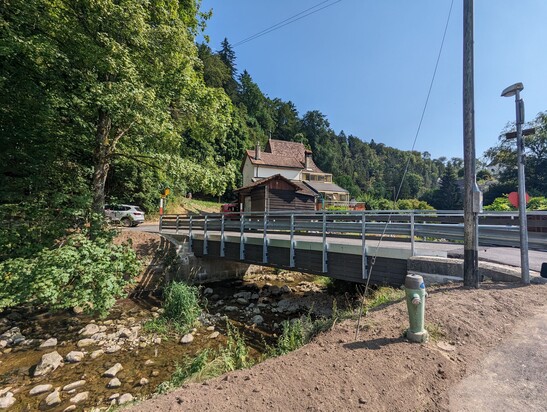

Eine neue Brücke über den Seyon in Valangin! Das Bauwerk verbindet die Rue du Saut mit dem bewaldeten Hügel über Valangin. Die neue Brücke kann Lasten von bis zu 40 Tonnen tragen.

Facts und Bilder
Baudaten
Beteiligte
Levage du pont de 18 tonnes.
Levage du pont de 18 tonnes.
Coupe transversale du pont.
Coupe transversale du pont.
Préfabrication du pont dans les Ateliers de JPF-Ducret.
Préfabrication du pont dans les Ateliers de JPF-Ducret.

Das Projekt
Die alte Brücke von Le Tirage stammte aus dem Jahr 1913 und befand sich in einem fortgeschrittenen Stadium des Verfalls. Sie wurde durch eine innovative, vollständig aus Holz bestehende Konstruktion ersetzt. Die Brücke ist ein Modell für nachhaltiges Bauen und Kreislaufwirtschaft, indem sie die Verwendung lokaler Ressourcen, die in der Nähe verarbeitet werden, bevorzugt. Eine Mischung aus Fichten- und Lärchenholz aus den umliegenden Wäldern wurde für die Tragwerke sowie für die Verkleidungselemente verwendet, wodurch die Tragwerke vor Witterungseinflüssen geschützt werden.


Die Bauweise
Das Konzept konzentriert sich auf die Entwicklung einer Struktur und Unterkonstruktion ganz aus Holz. Die Primärkonstruktion besteht aus Fichtenleimholzträgern. Quer zu den Hauptträgern angeordnet, werden Massivholzbretter aus Lärche installiert und an den Hauptträgern befestigt. Sie werden mit einem integrierten Gefälle von der Mitte des Decks bis zu den Längskanten hergestellt. Eine Kerto-Tafel dient als Träger für den vor Ort in zwei Schichten gegossenen Asphalt. Die Konstruktion ist so geplant, dass das Holz während der jährlichen Zyklen auslüften kann und so eine Schädigung des Holzes durch wiederholte übermässige Feuchtigkeit vermieden wird.

Baudaten

- Baudaten:

- Spannweite 11.5 m

- Fläche env. 50 m2

- Gewicht 18 t

- Nutzlast 40 t

- Volumen Gemeindeholz:

- Fichte 28 m3

- Lärche 5 m3


Baukosten

- BKP 214: 120'000 CHF

- Bauingenieur: 258'000 CHF


Leistungen Timbatec

- SIA Phase 31 Vorprojekt

- SIA Phase 32 Bauprojekt

- SIA Phase 41 Ausschreibung und Offertenvergleich

- SIA Phase 51 Ausführungsprojekt

- SIA Phase 52 Ausführung

Bauherrschaft
Ville de Neuchâtel
2000 Neuchâtel


Holzbauingenieur
Timbatec SA ingénieur bois
2800 Delémont


Holzbau
JPF-Ducret SA
1630 Bulle


Bauingenieur
sd ingénieur Neuchâtel
2000 Neuchâtel


Sägewerk
Scierie Rais Paul SA
2823 Courcelon
